菱鎂礦是一種碳酸鎂礦物，是鎂的主要來源之一，化學組成主要是MgCO3，理論組成：MgO 47.81，CO2 52.19。通常呈現(xiàn)晶粒狀或隱晶質(zhì)致密塊狀、層狀、脈狀、囊狀等形態(tài),白或者灰白色，含鐵的呈黃至褐色，玻璃光澤。具完全的萎面體解理，斷口呈參差狀或貝殼狀,性脆。摩斯硬度3.5~4.5,.比重2.9~3.1g/cm³。
菱鎂礦組成方面常與白云石、方解石、綠泥石、滑石和石英等脈石礦物緊密伴生。而菱鎂礦的組成類型大致可分為：(1)純菱鎂礦型礦石，由菱鎂礦組成，其他雜質(zhì)很少；(2)高硅型菱鎂礦礦石,其他礦物有滑石、透閃石、石英、玉髓、蛋白石等,硅質(zhì)含量較高；(3)高鈣型菱鎂礦礦石，含有方解石、白云石、透閃石等；(4)高硅高鈣型菱鎂礦礦石,含有白云石、透閃石、滑石、玉髓、石英、蛋白石等；(5)高鐵型菱鎂礦礦石,含有磁鐵礦、黃鐵礦及赤鐵礦等；(6)高鋁型菱鎂礦礦石，其他礦物含綠泥石和泥質(zhì)。
菱鎂礦的分布

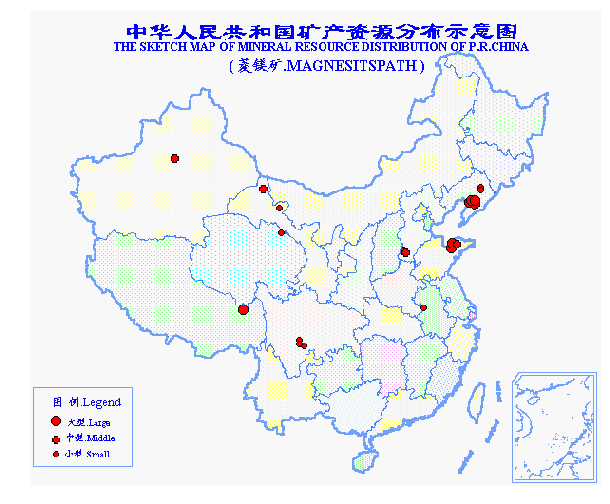

中國是菱鎂礦資源極為豐富的國家，不僅資源量大，而且資源種類齊全。中國菱鎂礦資源分布高度集中，目前我國菱鎂礦的探明資源量主要分布于遼寧、山東、西藏、新疆、甘肅、河北等9個省區(qū)。其中，遼寧的資源儲量最大。遼寧省遼東地區(qū)是我國乃至世界上菱鎂礦資源量最大的地區(qū)，占全國菱鎂礦資源量的84%，其礦石品質(zhì)也非常優(yōu)良。遼寧省和山東省的菱鎂礦查明資源量合計占全國的95%，其中遼寧省的查明資源量為35.16億噸，占全國查明資源量的86%，山東的菱鎂礦已查明資源量為3.64億噸，占全國總量的9%。
菱鎂礦的應用

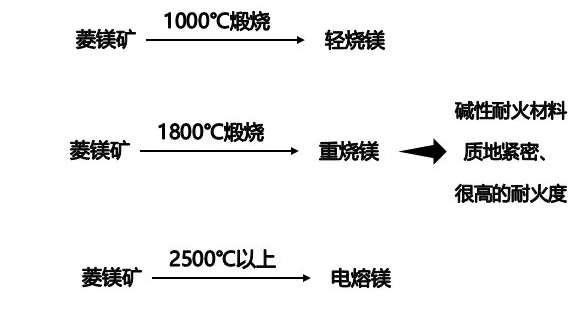

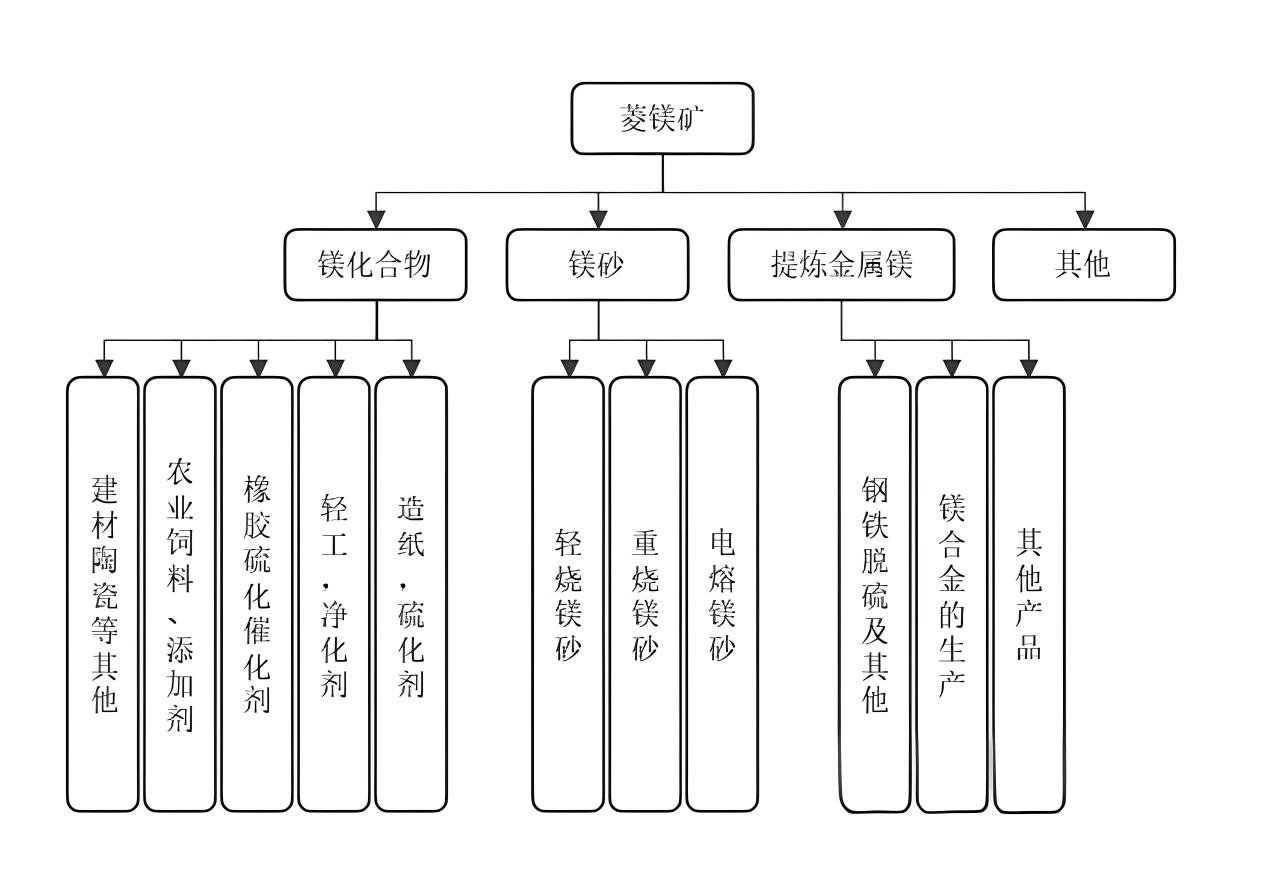

由于菱鎂礦的煅燒產(chǎn)品具有不同的化學性質(zhì)和特性，因此用途也不一樣。
輕燒鎂主要制造膠凝材料，如含鎂水泥、絕熱和隔音的建筑材料，也可做陶瓷原料。將輕燒鎂進行化學處理后，可以制成多種鎂鹽，用作醫(yī)藥、橡膠、人造纖維、造紙等方面的原料。
重燒鎂是典型的堿性耐火材料，耐火度高達1920-2120℃，對各種熔融金屬和爐渣的抗腐蝕性強。重燒鎂作冶金工業(yè)的耐火材料，用于制造鎂磚、鉻鎂磚、鎂砂、冶金粉等。
電熔氧化鎂主要用作冶煉特殊合金鋼、有色金屬和貴金屬的中高頻感應電爐爐襯、鎂坩堝，它還可作高溫電氣絕緣材料。
菱鎂礦的選礦工藝
菱鎂礦的選礦工藝，主要是是除去其有害物質(zhì)和提高礦石品位，目前，菱鎂礦的選礦主要有熱選、浮選、化學選礦等方法。

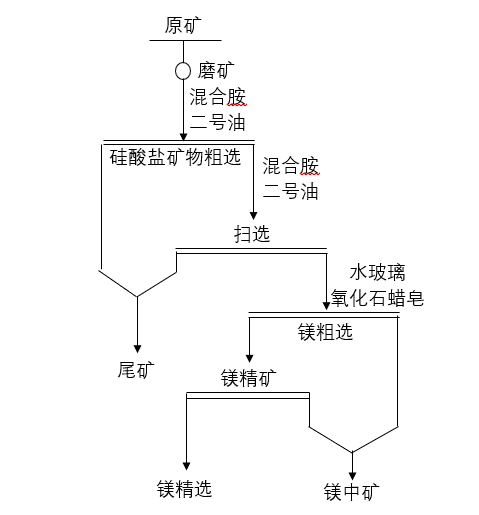

浮選法：菱鎂礦中雜質(zhì)主要分為硅酸鹽和碳酸鹽兩類。根據(jù)不同的雜質(zhì)類型，確定相應的浮選流程。當菱鎂礦中的脈石礦物主要是硅酸鹽類時，在自然PH條件下添加胺類陽離子捕收劑和起泡劑，可以實現(xiàn)良好的浮選效果。

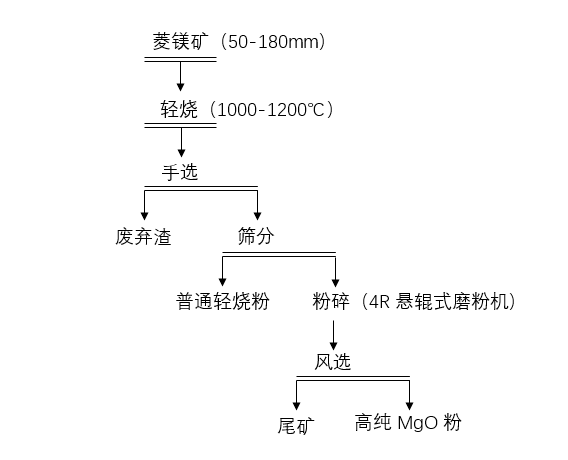

熱選法：是一種利用菱鎂礦輕燒后產(chǎn)生的輕燒氧化鎂與硅酸鹽脈石礦物之間的硬度差異進行選別的方法。通過在800-1000℃條件下煅燒菱鎂礦，分解出礦石中的CO2，形成質(zhì)地疏松的顆粒，與伴生礦物產(chǎn)生密度差和硬度差。利用這種差異，可以將煅燒后的礦石進行破碎、篩分等操作，從而使菱鎂礦富集到細粒礦物中。
重選法：是一種利用菱鎂礦和伴生礦物之間的密度差異進行分選的方法。主要的分選方法包括跳汰、搖床和重介質(zhì)等。然而，由于菱鎂礦和伴生礦物的密度差異不大，直接進行重選效果并不理想。在重選之前進行煅燒降低菱鎂礦密度，分選效果會大大提升。
除上述方法外，還可以利用化學選礦、輕燒、磁選和電選等方法對菱鎂礦進行分選。
針對菱鎂礦原礦及衍生品，名德光電研發(fā)的第三代可見光人工智能分選機，能夠通過先進的圖像識別技術(shù)和機器學習算法，在菱鎂礦的分選過程中，可以識別并剔除與菱鎂礦顏色或光學性質(zhì)不同的雜質(zhì)，如硅酸鹽、氧化物或其他碳酸鹽礦物。這種分選技術(shù)的優(yōu)勢在于其高效性和準確性，能夠大幅度提高菱鎂礦的品質(zhì)，減少對環(huán)境的影響，同時降低生產(chǎn)成本。
分選過程是菱鎂礦原料需要經(jīng)過破碎，達到合適的粒度，將處理后的菱鎂礦送入分選機，分選機內(nèi)的高速攝像頭捕獲每個顆粒的圖像。經(jīng)人工智能系統(tǒng)分析圖像，區(qū)分菱鎂礦和雜質(zhì)，根據(jù)分析結(jié)果，通過氣流、將雜質(zhì)從菱鎂礦中分離出來，分選出的菱鎂礦和廢料分別收集，菱鎂礦可以進一步加工或直接銷售。這種人工智能分選技術(shù)的應用，代表了現(xiàn)代選礦行業(yè)向更高效、環(huán)保和智能化方向發(fā)展的趨勢。
首頁
產(chǎn)品中心
服務中心
聯(lián)系我們
